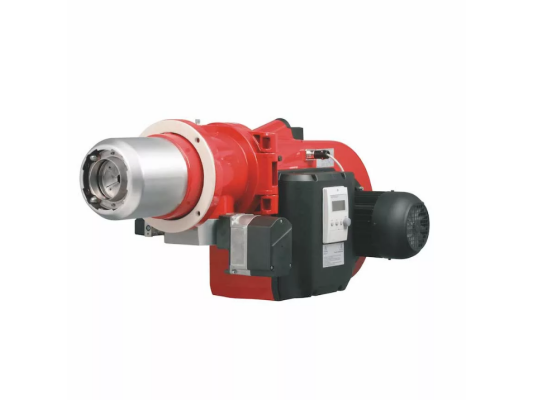

Газовая горелка Weishaupt G 7/1-D, 2, исполнение ZMD, артикул 15171783, отличается простотой настройки и обслуживания. Она соответствует требованиям безопасности и надежности, установленным стандартом EN 676 и директивами по газовому оборудованию 90/396/EWG. Благодаря стабильной работе вентилятора горелка обеспечивает высокое давление нагнетания и поддерживает ровное, без пульсаций, горение в котлах с высокой сопротивляемостью топки.
Регулировка мощности
Горелка Weishaupt G с медленным регулированием мощности (20-42 секунды) может работать в плавно-двухступенчатом или электронномодулируемом режиме. Для двухступенчатого режима задаются параметры для первой и второй ступеней, а автоматический переход между ними происходит плавно, в зависимости от потребности в тепле.
Синхронное движение исполнительных механизмов предотвращает резкие перепады давления в камере сгорания и газовой линии при запуске и переключении горелки.
Рабочая среда
Горелка предназначена для работы на природном газе типов Е, LL и сжиженном газе F. Для использования других видов газа требуется согласование с производителем. Переключение между природным и сжиженным газом осуществляется путем перенастройки горелки.
Основные характеристики и особенности:
- электронная модуляция или плавное двухступенчатое регулирование;
- мощностной диапазон от 300 до 1750 кВт;
- питание от сети переменного тока 230 В;
- время выбега сервопривода: 20 секунд при плавно-двухступенчатом режиме, 20 или 42 секунды при электронной модуляции;
- плавный розжиг благодаря сниженной подаче газа на старте;
- полная автоматизация функций и контроль герметичности для безопасности;
- защитное отключение при низкой нагрузке;
- связанное регулирование подачи газа и воздуха с помощью регулировочных шайб;
- контроль пламени ионизационным электродом;
- встроенный коммутационный блок;
- корпус горелки с возможностью откидывания вправо и влево;
- удобный доступ к узлу смешивания для обслуживания;
- режим предварительной продувки камеры сгорания;
- закрытие канала подачи воздуха во время паузы для предотвращения теплопотерь;
- тихое горение с шумоглушителем Weishaupt типа W-SH.
Конструкция и комплект поставки
Горелка выполнена в моноблочном корпусе с интегрированным вентилятором. Электродвигатель фирменной конструкции Weishaupt установлен под углом 90° к воздушному потоку, на его валу закреплено вентиляторное колесо. Корпус можно откидывать в обе стороны, что облегчает осмотр и обслуживание горелочной головы.
Основные комплектующие:
- менеджер горения, управляющий всеми функциями и подключенными устройствами;
- электродвигатель класса изоляции F с защитой IP54;
- сервоприводы газовой и воздушной заслонок;
- воздухозаборник, воздушная заслонка, реле давления воздуха;
- трансформатор зажигания, электрод и кабель поджига;
- датчик ионизации для контроля пламени;
- фланец откидного типа с концевым выключателем;
- головка горения;
- запорная газовая арматура;
- уплотнительные и крепежные элементы.
В газовой арматуре применён двойной электромагнитный клапан класса А с функциями безопасности и отсечки. Устройство контроля герметичности клапанов следит за надежностью газовой арматуры и при обнаружении утечек автоматически перекрывает подачу газа.
Условия эксплуатации
Горелки Weishaupt G предназначены для работы при температуре окружающей среды от -15° до +40 °С и влажности до 80%. Рекомендуется установка в закрытых помещениях.
Преимущества:
- электронная модуляция или плавное двухступенчатое регулирование;
- легкий переход между видами газа;
- чистое и тихое горение с высоким КПД;
- широкий диапазон регулировки мощности;
- автоматизация для точного и безопасного управления;
- плавный розжиг;
- откидываемый корпус для удобства обслуживания;
- автоматическое прекращение подачи воздуха при остановке горения.
Область применения
Горелки Weishaupt G подходят для различных задач. Благодаря принудительному наддуву они преодолевают высокое сопротивление топки, что делает их идеальными для современных котлов средней и высокой мощности, водогрейных установок, промышленных паро- и теплогенераторов, а также технологического оборудования.
Артикул: 15171783
Альтернативные артикулы:
We15171783;We1517178-3
Производитель: Weishaupt, Германия
На складе:
В наличии
