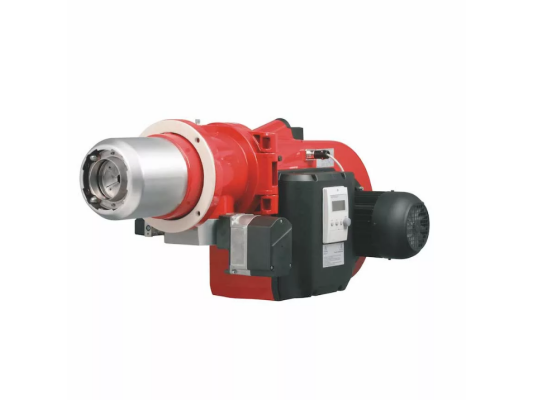

Газовая горелка Weishaupt G 7/1-D, 2, исполнение ZD, артикул 15171493 предназначена для промышленных систем с тепловой мощностью до 1750 кВт. Отличается экологичной, малошумной работой, высоким КПД и экономичным энергопотреблением. Благодаря высоконапорной вентиляции подходит для топок различных типов.
Рабочая среда
Горелка предназначена для сжигания природного газа типов Е, LL и сжиженного газа F. Использование других газов возможно только после согласования с производителем. Для смены типа газа требуется перенастройка устройства.
Описание горелки
Оснащена сервоприводом с временем выбега 8 секунд. Настройка положения воздушной и газовой заслонок осуществляется вращением регулировочного колеса. Синхронное движение исполнительных механизмов предотвращает резкие перепады давления в камере сгорания и газовой линии при запуске и переключении.
Параметры первой и второй ступеней задаются до начала работы. Система автоматически переключается между малым и большим горением в зависимости от потребности в тепле, обеспечивая плавный переход без резких изменений расхода топлива.
Пониженная пусковая мощность
При запуске в топку подаётся небольшой объём газа для плавного розжига. После задержки включается основная подача топлива согласно настройкам.
Характеристики и особенности:
- плавно-двухступенчатое или электронное модулирование мощности в диапазоне 300-1750 кВт;
- питание от сети 230 В переменного тока;
- управление через блок автоматики;
- защитное отключение при малой нагрузке;
- синхронное регулирование газа и воздуха с помощью регулировочных шайб;
- встроенный коммутационный блок;
- удобный доступ к головке горения и настройкам;
- режим предварительной продувки камеры сгорания;
- контроль пламени методом ионизации;
- защита от теплопотерь при остановке горелки;
- низкий уровень шума благодаря шумоглушителям Weishaupt типа W-SH.
Газовая арматура
Для безопасной работы установлены двойные электромагнитные клапаны класса А с предохранительной и запорной функциями. Блок контроля герметичности повышает безопасность, регистрируя утечки и передавая сигнал на автоматику для отключения подачи газа.
Конструкция
Горелка выполнена в моноблочном корпусе с встроенным вентилятором. Электродвигатель расположен под углом 90° к воздушному потоку, на валу закреплено вентиляторное колесо.
Основные комплектующие:
- корпус из лёгкого и прочного сплава;
- двигатель с классом изоляции F и защитой IP54;
- электрический вентилятор с оцинкованным колесом;
- воздухозаборник, воздушная заслонка, реле давления воздуха;
- запальный трансформатор, электрод и кабель розжига;
- блок автоматики с датчиком пламени для шкафа управления;
- сервоприводы для подачи газа и воздуха;
- газовый дроссель;
- фланец с концевым выключателем и откидывающейся конструкцией;
- запорная арматура с двумя электромагнитными клапанами;
- головка горения с удобным доступом для обслуживания;
- уплотнение фланца и крепёж.
Горелка прошла заводские испытания и соответствует стандартам EN 676 и директиве 90/396/EWG.
Преимущества:
- экологичное и эффективное сжигание газа;
- автоматизация и безопасная эксплуатация;
- плавный розжиг;
- широкий диапазон регулировки мощности;
- устойчивое и ровное горение в любых топках;
- плавный переход между ступенями;
- откидной фланец для удобного доступа к огневой голове;
- защита от теплопотерь при паузах в работе.
Место установки
Горелки Weishaupt G предназначены для установки в помещениях, защищённых от атмосферных осадков, с температурой от -15° до +40 °С и влажностью до 80%.
Область применения
Используются в отопительных котлах, паро- и теплогенераторах, а также в технологическом оборудовании. Благодаря мощному наддуву способны работать при высоком противодавлении, что делает их подходящими для современных мощных котлов.
Артикул: 15171493
Альтернативные артикулы:
We15171493;We1517149-3
Производитель: Weishaupt, Германия
