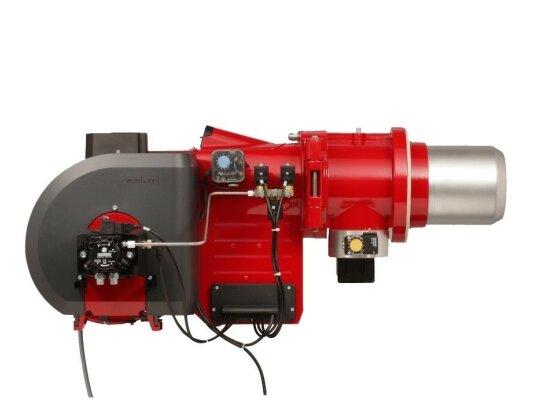

Газовая горелка Weishaupt G 30/2-A, DN100, исполнение 3LN, артикул 21730564 работает в режиме непрерывной модуляции мощности, автоматически подстраиваясь под тепловые потребности. Оснащена головкой сгорания LowNOx, что обеспечивает низкие выбросы оксидов азота. Благодаря высоконапорному вентилятору совместима с топками с разным сопротивлением. Имеет электронное управление для надежной работы, удобного программирования и связи с другими системами через шину CAN.
Особенности горелок G 3LN:
- электронная модуляция мощности;
- автоматический режим работы;
- встроенный вентилятор с подачей воздуха под давлением;
- стабильное пламя в любых топках;
- сжигание природного газа типов E и LL;
- низкий уровень выбросов, класс 3 по EN 676;
- смесительный узел с комбинированной подачей топлива и воздуха;
- корпус с откидной конструкцией для удобного обслуживания;
- разъем eBus для подключения к системной шине;
- электронное связанное регулирование исполнительных органов;
- двойной электромагнитный клапан DMV класса А для управления газом;
- программатор для настройки параметров.
Автоматизация
Горелка оснащена менеджером горения W-FM100, который управляет процессами и подключенными устройствами. Электрод ионизации контролирует пламя, при его отсутствии автоматика блокирует горелку.
Автоматика обеспечивает связь с сервоприводами, проверяет герметичность клапанов после каждой перезагрузки и перед запуском после аварийного отключения. При установке дополнительных модулей расширяется функционал.
Согласно EN 676, горелки мощностью от 1200 кВт должны иметь устройство проверки герметичности клапанов. Все элементы газовой арматуры доступны на сайте.
Система сжигания
Особенности:
- электронное связанное регулирование воздушной заслонки и газового дросселя;
- разделение потоков на первичный и вторичный;
- газ подается через 4 первичные и 6 вторичных трубок;
- зажигание с помощью электромагнитного клапана и устройства розжига.
Конструкция
Горелка представляет собой моноблок с встроенным вентилятором и воздухозаборником. Мощность двигателя — 4,5 кВт. Для снижения шума в воздухозаборнике применён звукоизолирующий материал. Воздушная заслонка регулирует поток воздуха. Реле давления контролирует подачу воздуха и отключает горелку при её отсутствии.
Реле давления газа следит за минимальным давлением и при снижении подаёт сигнал на менеджер горения для защитного отключения. Регулятор давления поддерживает постоянное давление газа для равномерного расхода.
Горелка оснащена трансформатором, электродом и кабелем розжига. Сервоприводы управляют воздушной заслонкой, газовым дросселем и смесительным устройством. Передача сигналов на автоматику осуществляется через шину CAN.
В комплект входит монтажный фланец, уплотнитель и крепёж.
Основные характеристики:
- мощность регулируется в диапазоне 300-2000 кВт;
- питание 400 В;
- соединение DN 100;
- исполнение LowNOx (класс 3 по EN 676);
- низкий уровень шума;
- рабочий температурный диапазон от -15 до +40°C.
Область применения
Горелки Weishaupt G 3LN используются в промышленных паровых и водогрейных котлах, воздухонагревателях и технологических установках. Подходят для прерывистого и непрерывного режимов работы, выдерживают высокое противодавление, что делает их оптимальными для современных мощных котлов.
Преимущества:
- электронная модуляция мощности;
- система сжигания LowNOx (класс 3);
- совместимость с любыми типами топок;
- широкий диапазон регулировки;
- экономное энергопотребление;
- автоматизация и управление;
- подключение к шине CAN;
- удобство настройки и обслуживания;
- откидной корпус для доступа к узлам.
Условия эксплуатации
Материалы горелки и арматуры предназначены для работы в закрытых, хорошо проветриваемых помещениях. Не подходят для уличного применения и теплогенераторов с реверсивной камерой сгорания. Воздух должен быть чистым, без пыли и агрессивных веществ.
Артикул: 21730564
Альтернативные артикулы:
We21730564;We2173056-4
Производитель: Weishaupt, Германия
На складе:
В наличии
