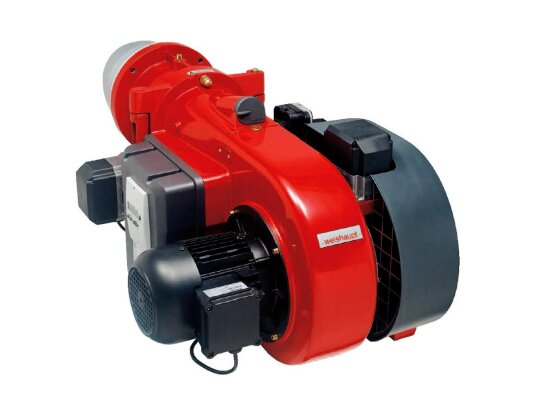

Газовая горелка Weishaupt G 1/1-E, 1, исполнение ZD, артикул 25111491, благодаря стабильной работе системы наддува обеспечивает качественное сгорание и устойчивость пламени в различных типах топок, что расширяет область её применения. Позволяет создать эффективную, экологичную и безопасную систему сжигания природного и сжиженного газа.
Рабочая среда
Горелка Weishaupt G предназначена для природного газа типов Е, LL и сжиженного газа F. Использование других газов возможно только после согласования с производителем. Переход на другой тип газа требует перенастройки оборудования.
Описание горелки
Горелка оснащена сервоприводом с временем выбега 8 секунд, что обеспечивает быстрое и плавное регулирование мощности. Параметры открытия воздушной заслонки и газового дросселя регулируются с помощью колесика. Синхронное движение исполнительных механизмов исключает резкие перепады давления в топке и газовой магистрали при включении и переключении горелки.
Перед запуском задаются параметры мощности для первой и второй ступеней. Система автоматически переключает горелку между ступенями в зависимости от потребности в тепле, обеспечивая плавный переход без скачков расхода топлива.
Плавный розжиг
При запуске горелки Weishaupt G ZD в камеру сгорания подаётся минимальное количество газа для мягкого розжига. После задержки подача газа регулируется согласно установленным параметрам.
Характеристики и особенности:
- плавное двухступенчатое регулирование мощности в диапазоне 30-335 кВт;
- питание от сети 380 В;
- управление с помощью микропроцессора;
- связанное регулирование газа и воздуха с помощью регулировочных шайб;
- контроль пламени ионизационным электродом;
- режим предварительной продувки камеры сгорания;
- защитное отключение при низкой нагрузке;
- встроенный коммутационный блок;
- удобный доступ к огневой голове для осмотра и технического обслуживания;
- защита от тепловых потерь при остановке горелки;
- тихая работа благодаря шумоглушителю Weishaupt типа W-SH.
Газовая арматура
Для обеспечения безопасности горелка оснащена двойным электромагнитным клапаном класса А с функциями предохранения и запирания. Отдельно приобретаемый блок контроля герметичности следит за состоянием арматуры, обнаруживает утечки и при необходимости останавливает подачу газа, блокируя систему.
Конструкция
Горелка Weishaupt G ZD выполнена в компактном моноблочном корпусе.
Основные компоненты:
- топочный автомат, размещаемый в отдельном шкафу;
- датчик контроля пламени (ионизационный электрод);
- двигатель с классом изоляции F и защитой IP54, разработанный компанией Weishaupt;
- электрический вентилятор с оцинкованным колесом на валу двигателя;
- сервоприводы для регулировки подачи газа и воздуха;
- газовый дроссель;
- воздухозаборник, воздушная заслонка, реле давления воздуха;
- трансформатор для высоковольтного поджига, электрод и кабель поджига;
- откидной фланец с концевым выключателем;
- смесительное устройство, удобное для обслуживания;
- запорная арматура с двумя электромагнитными клапанами;
- уплотнитель фланца и крепёжные элементы.
Горелка прошла заводские испытания и соответствует европейскому стандарту EN 676 и директиве по газовому оборудованию 90/396/EWG.
Преимущества:
- автоматизация и безопасная эксплуатация;
- экологичное, эффективное и малошумное сжигание газа;
- плавный розжиг с пониженной мощностью при запуске;
- совместимость с различными типами топок;
- высоконапорная вентиляция, стабильное пламя без пульсаций;
- широкий диапазон регулировки мощности;
- плавный переход между ступенями;
- откидной фланец для удобного доступа к огневой голове;
- защита от тепловых потерь при остановке горелки.
Условия установки
Горелка предназначена для эксплуатации в помещениях с температурой от -15° до +40 °С и влажностью до 80%.
Область применения
Горелки Weishaupt G подходят для котлов отопления и теплогенераторов с различными типами топок. Благодаря эффективной системе наддува совместимы с топками с высоким и низким аэродинамическим сопротивлением. Используются в котлах отопления, водогрейных установках, парогенераторах и технологическом оборудовании.
Артикул: 25111491
Альтернативные артикулы:
We25111491;We2511149-1
Производитель: Weishaupt, Германия
На складе:
В наличии
