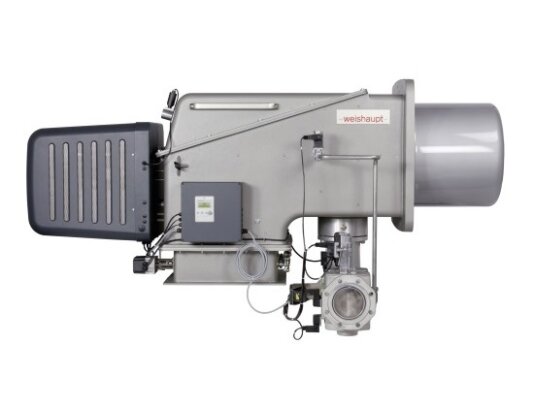

Мощная промышленная горелка с электронным управлением и двухтопливной системой. Способна выдавать тепловую мощность до 17500 кВт. Оснащена базовым смесительным устройством. Современные технологии и широкий функционал позволяют эффективно решать задачи в области теплоэнергетики.
Типы топлива
Газомазутная горелка Weishaupt WKGL 4/0-A, DN 125, исполнение ZM, артикул 67844261, предназначена для сжигания природного газа E/LL, сжиженного газа В/Р и мазута S с вязкостью до 50 мм2/с при 100°C. Переключение между топливами возможно вручную или автоматически.
Особенности горелок ZM
В горелках ZM используется базовая конструкция смесительного узла. По уровню выбросов загрязняющих веществ они соответствуют 1 классу экологичности. Предназначены для систем без строгих требований по выбросам NOx.
Регулирование мощности осуществляется плавно в двухступенчатом режиме или электронномодулируемом (при дополнительном оснащении). Диапазон мощности — от 3200 до 17500 кВт. Максимальное время выбега сервопривода — 20 или 42 секунды. Переход между ступенями происходит плавно, без скачков давления в газовой магистрали и камере сгорания.
Конструкция и комплектация
- Горелка выполнена по модульному принципу: вентилятор, шкаф управления, насосная станция и устройство предварительного подогрева мазута расположены отдельно, что обеспечивает гибкость применения.
- Внутренняя изоляция корпуса снижает уровень шума. Для настройки параметров предусмотрен блок управления с дисплеем и меню. Электрические компоненты защищены по стандарту IP54.
- Две системы сжигания (газ и жидкое топливо) работают поочередно, что снижает затраты на монтаж и обслуживание резервного оборудования.
- Горелка оснащена двойным электромагнитным клапаном класса «А» для управления подачей газа и реле давления для контроля герметичности. Дополнительные элементы газовой арматуры поставляются по запросу.
- Для безопасной работы с мазутом предусмотрено предохранительное запорное устройство, перекрывающее подачу топлива в форсунке при переключении на газ и остановке горелки. Мазут предварительно подогревается для оптимальной температуры и вязкости.
- Топливный фильтр очищает мазут от загрязнений, предотвращая засорение оборудования. Электромагнитные клапаны обеспечивают надежное перекрытие топлива при регулировании подачи.
- Система электронного связанного регулирования с шиной CAN и усиленной защитой от помех обеспечивает стабильную передачу сигналов на исполнительные механизмы.
- Менеджер горения W-FM 100/200, установленный в электрическом шкафу, управляет стадиями горения, анализирует сигналы датчиков и реле, блокирует горелку при неисправностях.
- Автоматика поддерживает постоянный и прерывистый режимы работы. При повторно-кратковременном цикле требуется остановка горелки каждые 24 часа для проверки безопасности.
- Встроенные порты позволяют подключать горелку к централизованным системам управления и удалённым устройствам через проводную или беспроводную связь.
Требования к рабочей зоне
Горелки Weishaupt WKGL предназначены для установки в закрытых помещениях без пыли, конденсата и повышенной влажности, при температуре воздуха от -15 до +40 °C. Версия для уличного размещения доступна по запросу.
Область применения
Газомазутная горелка WKGL применяется на производствах с непрерывным теплоснабжением. Устанавливается в промышленные и технологические установки, паровые, отопительные и водогрейные котлы, сушильные камеры и генераторы горячего воздуха.
Преимущества:
- одна комбинированная установка вместо двух отдельных;
- поочередное сжигание газа и мазута;
- точное электронное управление без участия оператора;
- широкие возможности коммуникации;
- решение разнообразных задач теплоснабжения;
- встроенный контроль герметичности клапанов;
- электронная модуляция при дополнительном оснащении;
- дополнительный запорный клапан в форсуночном блоке;
- предварительный подогрев мазута перед распылением;
- модульная конструкция, удобство монтажа в ограниченных пространствах.
Для объектов с повышенными экологическими требованиями рекомендуем приобрести комбинированные горелки Weishaupt WKGL с особой конструкцией смесительного узла (исполнения LN, 1LN или 3LN).
Артикул: 67844261
Альтернативные артикулы:
We67844261;We6784426-1
Производитель: Weishaupt, Германия
На складе:
В наличии
