Дизельная горелка RUF RTL 20 P (артикул RU35640010) функционирует с двухступенчатым автоматическим регулированием мощности. Управляющий блок контролирует запуск и процесс горения, обеспечивая надежную и безопасную работу системы сжигания.
Топливо
Горелки серии RTL Р предназначены для использования дизельного топлива, соответствующего ГОСТ 305-2013, с вязкостью в диапазоне 4-12 сСт. Применение иных видов топлива не предусмотрено.
Надежность и безопасность эксплуатации достигаются за счет:

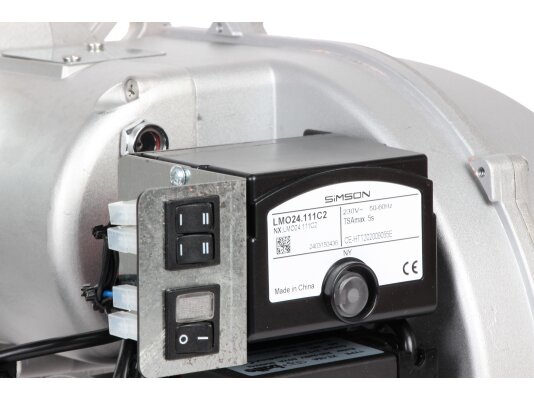

- автоматизации процессов горения с помощью контроллера LOA24;
- функции защитного отключения при пропадании или снижении напряжения;
- блокировки запуска при обнаружении постороннего света;
- остановки и блокировки работы при отсутствии пламени во время розжига или работы;
- мгновенного срабатывания электромагнитных клапанов для прекращения подачи топлива при сбоях;
- ежесуточного автоматического перезапуска с проверкой систем безопасности.
Конструкция

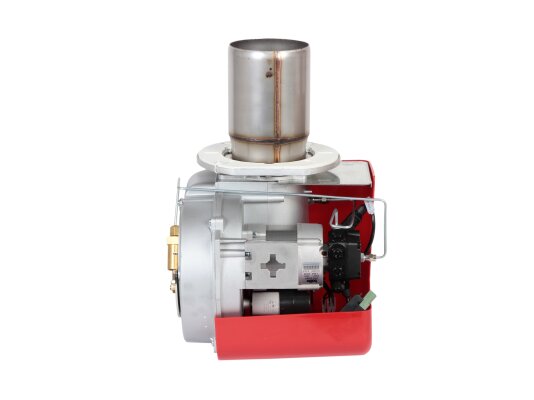

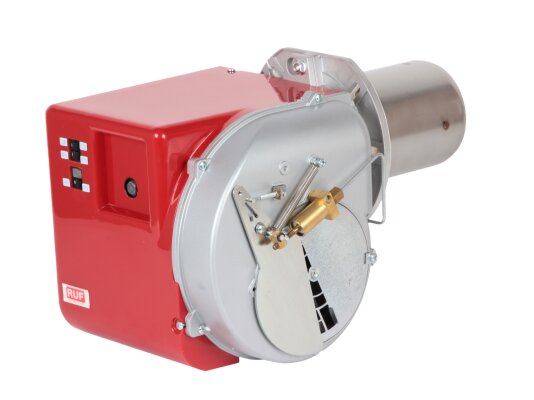

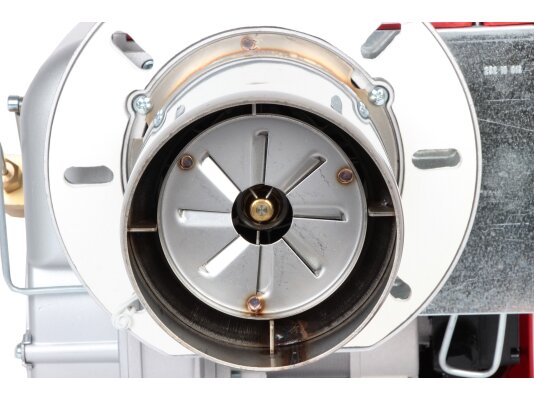

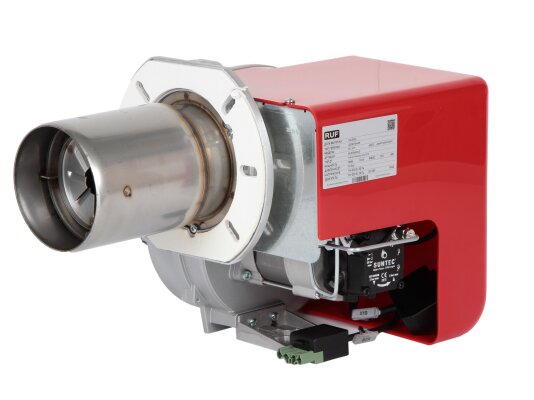

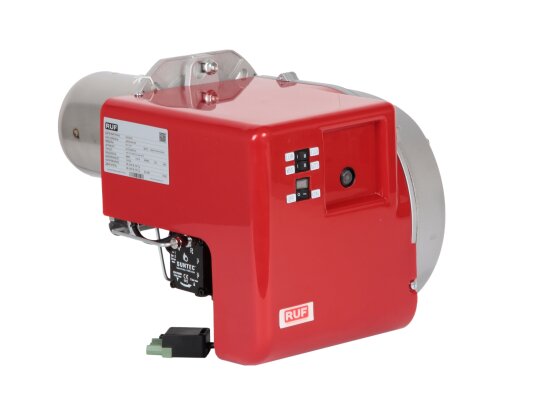

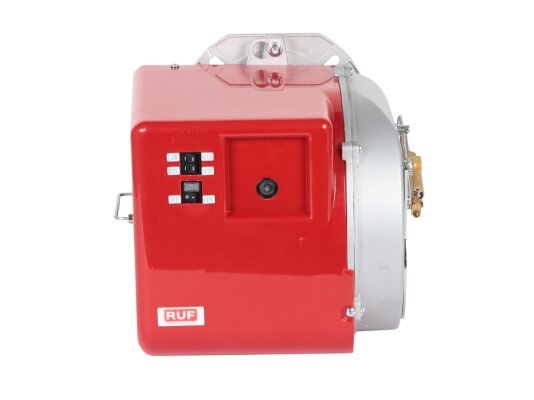

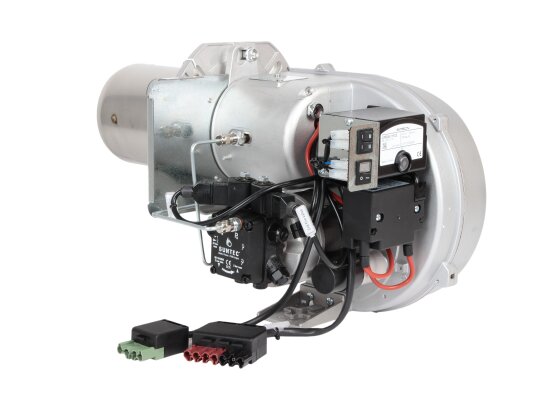

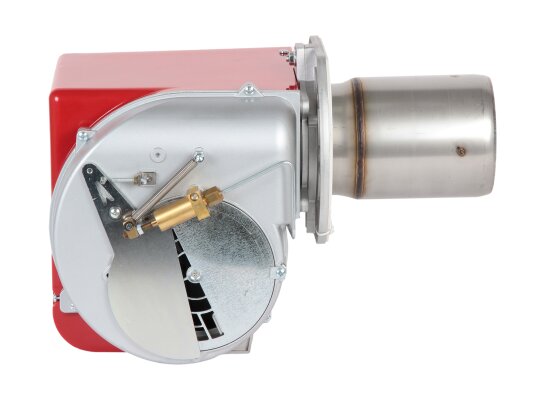

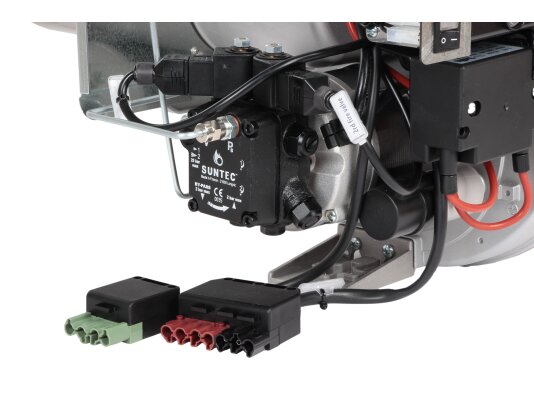

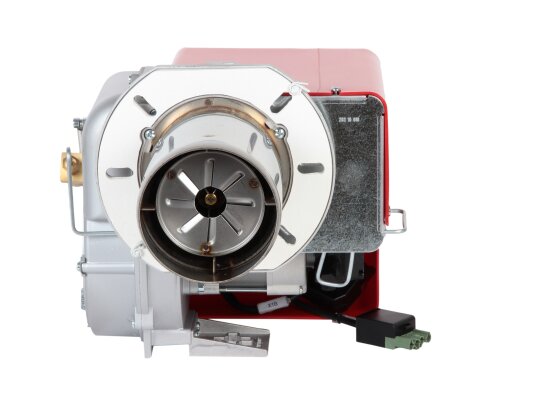

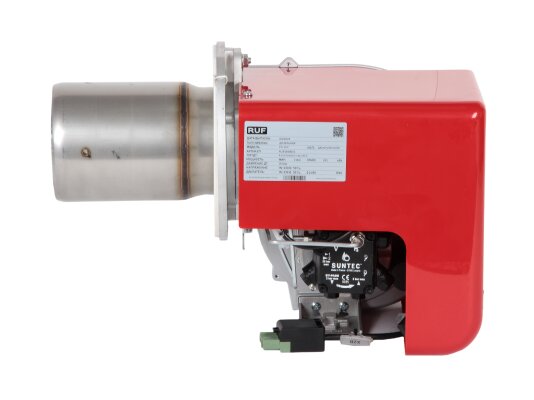

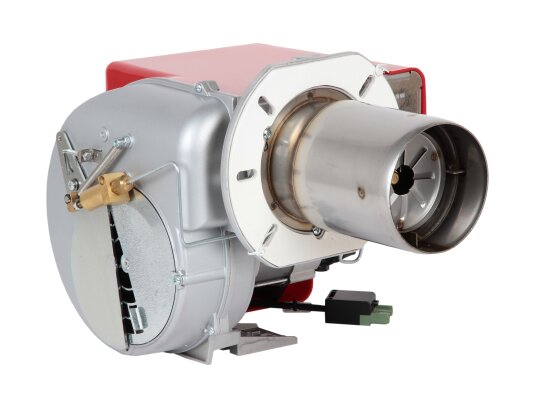

Горелка выполнена в моноблочном корпусе с интегрированным вентилятором, подающим воздух для горения. В комплект входят: блок управления, насос для жидкого топлива, электродвигатель мощностью 200 Вт, электромагнитные клапаны первой и второй ступеней, трансформатор, электрод розжига, датчик пламени, стандартная огневая голова, воздушная заслонка, клеммная коробка и разъемы для подключения. Корпус оснащен шумопоглощающим кожухом. На передней панели расположена кнопка для сброса блокировки и активации диагностического меню.
Визуальный контроль и диагностика

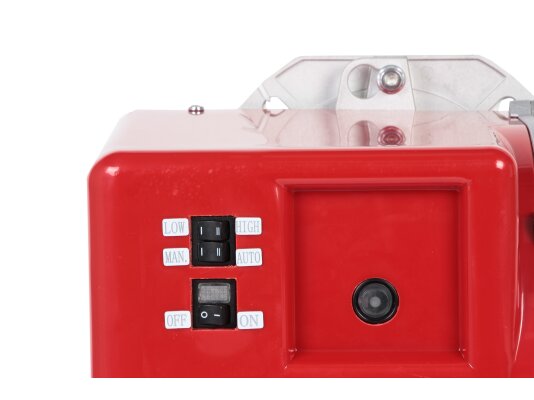

Для индикации состояния работы и запуска диагностики используется многоцветная подсветка кнопки сброса блокировки. Цветовые сигналы позволяют быстро определить состояние системы и выявить неисправности. Диагностика горелки также возможна через адаптер OCI400 и программное обеспечение ACS400 на ПК.

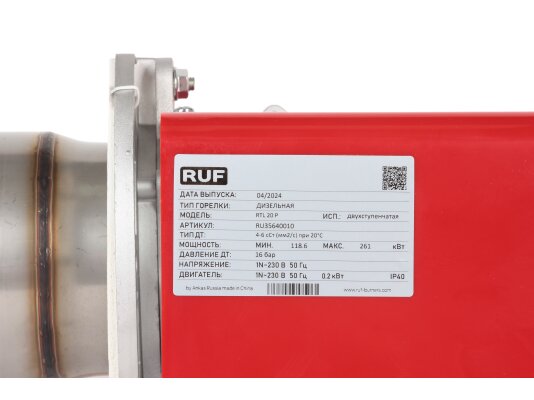

Основные параметры и особенности:
- двухступенчатое регулирование мощности в диапазоне 118,6-261 кВт;
- прерывистый режим работы с автоматическим перезапуском каждые 24 часа;
- экологический класс 2 по выбросам загрязняющих веществ;
- фотодатчик для контроля пламени;
- мощность электродвигателя 200 Вт;
- защита от пониженного напряжения (ниже 165 В) с безопасным отключением;
- заводская настройка давления топлива — 12 бар;
- возможность удаленного сброса блокировки;
- штекеры с защитой от неправильного подключения;
- ограничение времени подогрева топлива до 10 минут;
- несколько попыток автоматического перезапуска;
- рабочий температурный диапазон окружающей среды от 0 до +40 °C;
- расчетный срок службы — 15 лет.
Область применения
Двухступенчатая дизельная горелка RUF RTL Р подходит для систем с тепловой мощностью до 208,8 кВт. Она используется в котлах отопления, установках для подогрева воды, тепло- и парогенераторах, а также в других промышленных агрегатах, где требуется выработка тепла.
Преимущества:
- двухступенчатое регулирование мощности;
- безопасная и эффективная работа;
- полная автоматизация процессов;
- стабильное и ровное пламя;
- низкий уровень выбросов, соответствующий 2 классу экологичности;
- эргономичный дизайн и удобство эксплуатации;
- мгновенное прекращение подачи топлива при неисправностях;
- защита от пониженного напряжения с автоматическим отключением;
- возможность визуальной и интерфейсной диагностики.
Комплектация
Горелки RUF RTL 20 Р поставляются с фильтром, стандартной огневой головой, форсункой, штекером для подключения к электросети, топливными шлангами, крепежным фланцем и изоляционной прокладкой. В качестве опции доступна удлиненная голова сгорания.
Артикул: RU35640010
Производитель: RUF, Россия
