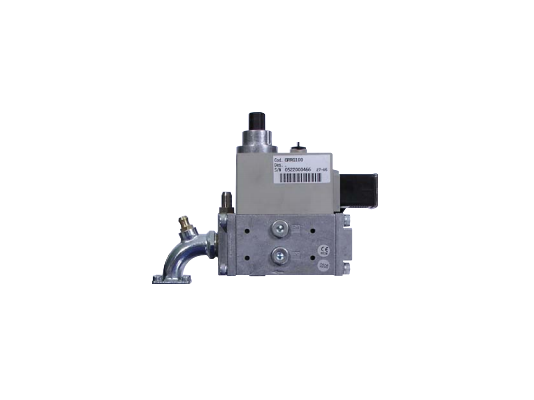

Газовая рампа Ecoflam GT-D1-MBDLE412-RP32-350-500, артикул 3142295, представляет собой компактное устройство с множеством функций. Она обеспечивает стабильное давление газа согласно заданным параметрам, регулирует расход, надежно перекрывает газопровод и гарантирует безопасность работы газового оборудования. Предназначена для интеграции в системы автоматического управления подачей газа. Благодаря плавному открытию основного клапана достигается мягкий розжиг. Максимальное давление в газовой магистрали — до 200 мбар.
Составные части газовой рампы
В одном корпусе компактной газовой линии собраны следующие элементы:
- входной фильтр для очистки газа;
- реле, контролирующее достаточность давления на входе для запуска и стабильного горения;
- два автоматических запорных клапана — регулирующий и предохранительный;
- регулятор давления на выходе.
Корпус выполнен из алюминиевого сплава методом литья, а рабочие детали и уплотнения изготовлены из стали, латуни, алюминия, силопрена и NBR-каучука.
Область применения
Рампа предназначена для монтажа на вентиляторные газовые или комбинированные горелки.
Технические характеристики и особенности:
- рабочая среда — газы семейства 1-3 и другие инертные среды;
- входное давление газа в диапазоне 15-200 мбар;
- питание от сети 230 В с допуском -15%/+10%;
- регулирование давления одноступенчатое;
- настройка пружины регулятора в пределах 4-20 мбар;
- электромагнитные клапаны класса А группы 2 согласно EN 161;
- быстрое закрытие электромагнитных клапанов;
- первый клапан открывается быстро, второй — с замедлением;
- фильтр съемный, что позволяет обслуживать его без демонтажа рампы;
- электрические компоненты защищены по классу IP54 от пыли и влаги;
- опционально возможен монтаж концевого переключателя для индикации закрытия клапанов;
- штекерное подключение по стандарту DIN EN 175 301-803;
- крепление осуществляется резьбовыми фланцами Rp 1 1/4";
- рекомендуемое положение при установке — вертикальное с магнитом вверх;
- предусмотрено место для подключения датчика контроля давления.
Температурный режим работы
Рампа функционирует при температуре окружающей среды от -15 до +70 °C при сжигании природного газа и от 0 до +70 °C при использовании сжиженного газа.
Преимущества:
- компактный многофункциональный блок;
- высокоточное регулирование выходного давления;
- быстрое и герметичное перекрытие подачи газа;
- встроенный фильтр для очистки;
- контроль давления для стабильного горения;
- надежная защита от пыли и влаги.
По запросу доступна комплектация с блоком контроля герметичности клапанов.
Артикул: 3142295
Производитель: Ecoflam, Италия
На складе:
В наличии
