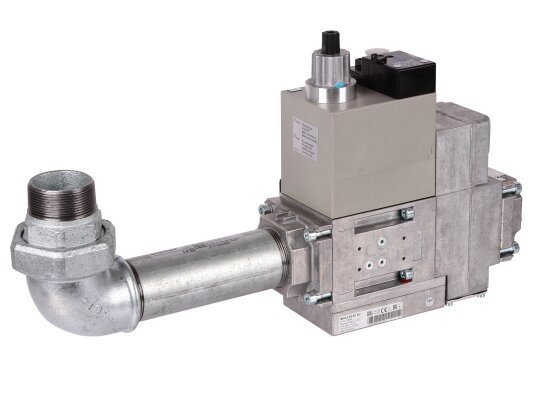

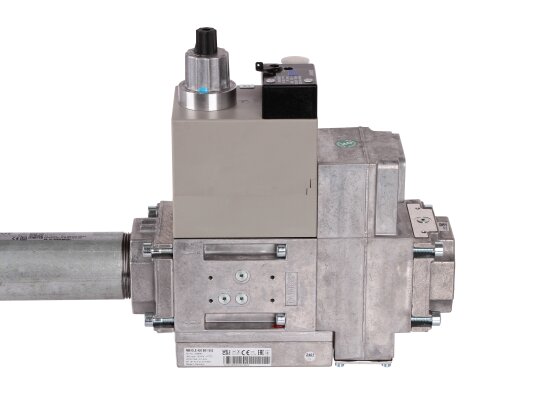

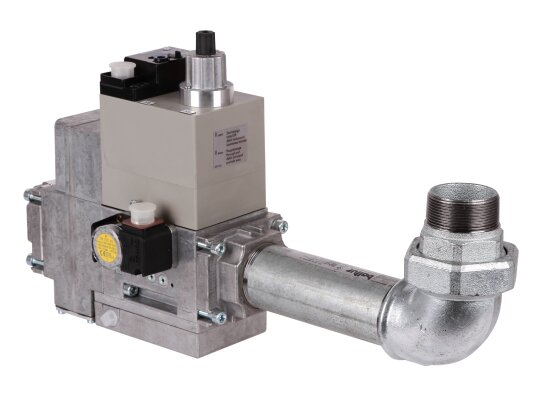

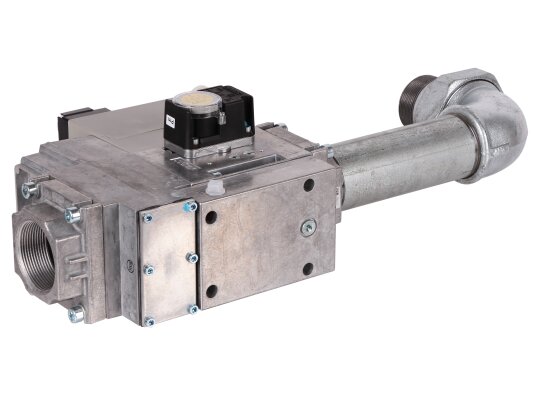

Газовая рампа Baltur MM420 F50S-R2, артикул 19990562, предназначена для систем с максимальным давлением газа в магистрали до 360 мбар. Включает несколько устройств для обеспечения безопасности, стабилизации давления и управления подачей газа на горелку. Встроенное реле контролирует не только давление, но и герметичность клапанов. Используется в одноступенчатых газовых, газодизельных и газомазутных горелках.
Основные параметры и особенности:
- рабочие среды: природный и сжиженный газ;
- максимальное давление подачи — 360 мбар;
- минимальное входное давление — 60 мбар;
- одноступенчатый тип регулирования;
- напряжение питания: 230 В с допуском -15%...+10%;
- регулировка выходного давления в диапазоне 20-50 мбар;
- электромагнитные клапаны класса А гр. 2;
- раздельное электрическое подключение клапанов;
- класс защиты IP54 для электрических компонентов;

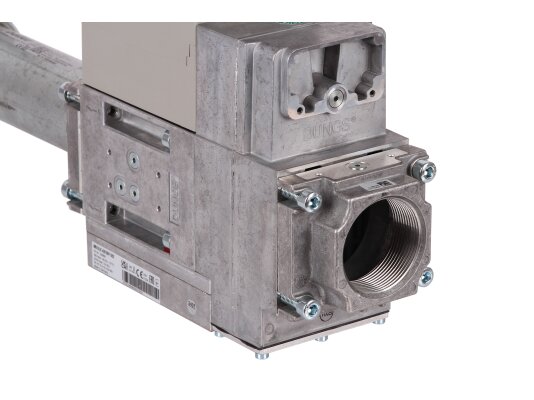

- резьбовое соединение Rp 2";
- регулировка реле минимального давления в диапазоне 24-250 мбар.
Описание газовой рампы

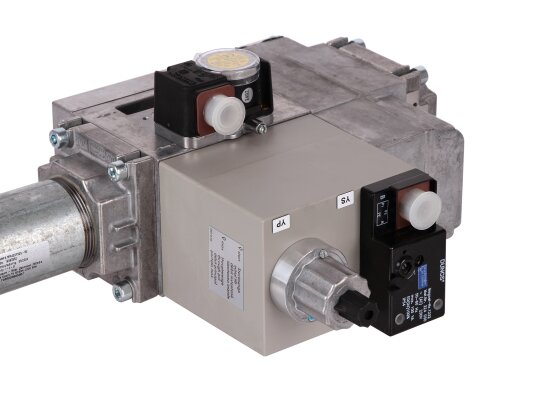

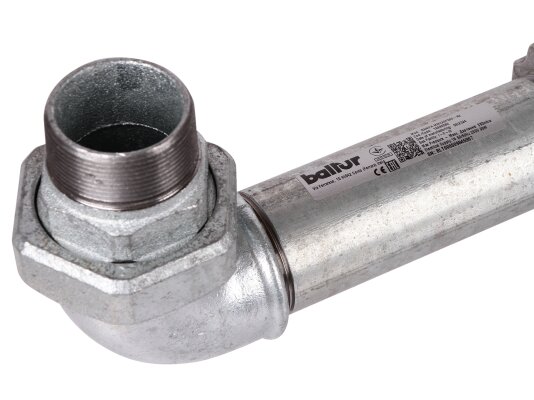

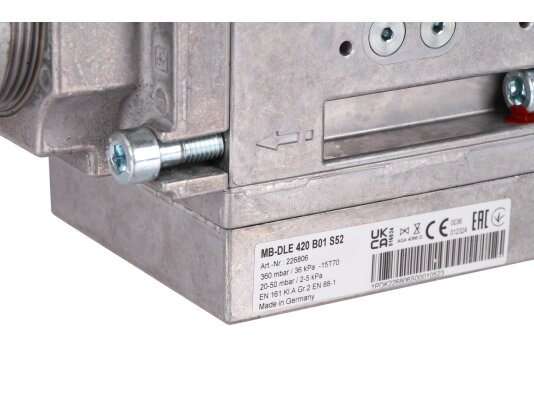

Компактная газовая арматура состоит из блока электромагнитных клапанов с фильтром тонкой очистки, стабилизатора давления, реле минимального давления с контролем герметичности, регулятора давления и скорости подъема, газового колена, фланца и штуцера.
Клапаны установлены последовательно по направлению потока, открываются при подаче напряжения на катушки. Газ очищается фильтром на входе.

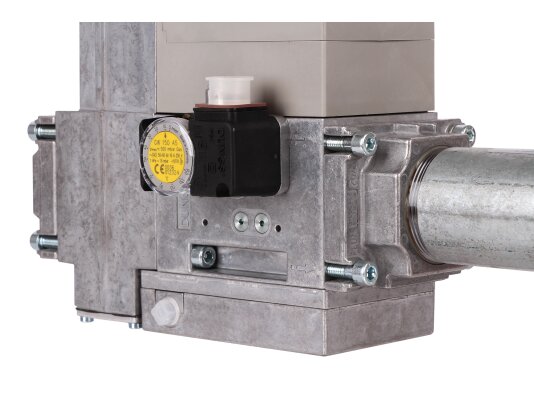

Реле контролирует минимальное давление газа и герметичность клапанов, подавая сигнал на автоматику при отклонениях.
Первый клапан стабилизирует давление с помощью мембраны и пружины, второй с регулируемым ходом задает объем проходящего газа. Скорость открытия регулируется гидравлическим замедлителем.
При отключении питания клапаны быстро закрываются.
Условия эксплуатации
Рампа рассчитана на работу при температурах от -15 до +70 °C.
Важно: при использовании сжиженного газа температура не должна опускаться ниже 0 °C, так как уплотнительные материалы разрушаются при отрицательных температурах.
Монтаж
Газовая рампа крепится непосредственно к горелке. Возможны варианты установки снизу, сверху, с поворотом вправо, влево или вдоль оси горелки. При монтаже необходимо совместить стрелку на корпусе с направлением потока газа.
Использование антивибрационной вставки предотвращает передачу вибраций на газопровод, компенсирует несоосность и снижает механические напряжения.
Монтаж и регулировку должен выполнять квалифицированный специалист.
Техническое обслуживание
Рекомендуется ежегодная очистка фильтра. Внеплановая очистка проводится при значительном перепаде давления (подробности в инструкции).
Дополнительное оборудование
Газовую рампу Baltur MM420 можно приобрести с антивибрационной вставкой BTGA и шаровым краном BTVS для повышения безопасности.
Артикул: 19990562
Производитель: Baltur, Италия
