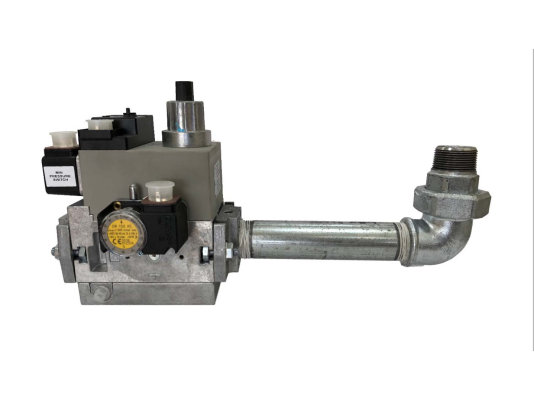

Газовая рампа Baltur MM412 C20S R5/4, артикул 19990581, входит в состав газовых и комбинированных горелок с одноступенчатым регулированием мощности. Обеспечивает стабилизацию давления, регулирование расхода газа, безопасное перекрытие потока и контроль утечек. Герметично перекрывает газопровод, гарантируя безопасную работу системы сжигания.
Описание газовой рампы
- Рампа представляет собой надёжную газовую арматуру, включающую блок клапанов (два электромагнитных клапана — главный и предохранительный) с встроенным фильтром, реле минимального давления, стабилизатор давления, регулятор расхода, регулятор скорости открытия клапана, реле контроля утечек, газовое колено и монтажный фланец. Для измерения давления предусмотрен штуцер.
- Клапаны безопасности расположены последовательно по направлению потока. Газ перед первым клапаном очищается через фильтр тонкой очистки. Клапаны открываются при подаче напряжения на катушки.
- Первый клапан отвечает за стабилизацию давления, соединён с мембраной и пружиной. Второй клапан с регулируемым ходом управляет объёмом подачи газа на горелку. Скорость подъёма клапана регулируется. Управление клапанами осуществляет топочный автомат. При отключении питания клапаны быстро закрываются.
- На входе установлен реле, контролирующее достаточность давления газа. При падении давления ниже допустимого реле срабатывает.
- Встроенное реле контроля герметичности следит за отсутствием утечек при закрытых клапанах.
Технические характеристики и особенности:
- напряжение питания: 220 В с допуском -15%/+10%;
- рабочая среда: метан, сжиженный газ;
- давление газа в подающей магистрали: от 30 до 360 мбар;
- одноступенчатый режим регулирования;
- регулировка реле минимального давления в диапазоне 24-250 мбар;
- электромагнитные клапаны класса А гр. 2;
- раздельное электроподключение клапанов;
- выходное давление регулируется в диапазоне 4-20 мбар;
- степень защиты корпуса IP54;
- соединение Rp 1 1/4".
Условия эксплуатации
Рампа рассчитана на работу при температуре от -15 до +70 °C. При использовании сжиженного газа минимальная температура эксплуатации — 0 °C, чтобы избежать повреждения уплотнительных материалов при отрицательных температурах.
Монтаж
Рампа крепится к горелке на фланец и может устанавливаться снизу, сверху, с поворотом вправо, влево или вдоль оси горелки, в зависимости от конструкции. При монтаже необходимо ориентироваться по стрелке на корпусе, указывающей направление потока газа.
Использование антивибрационной вставки при установке исключает передачу вибраций, компенсирует несоосность газовой арматуры и газопровода, а также снижает механические напряжения.
Техническое обслуживание
Фильтр следует очищать ежегодно. Внеплановая очистка и замена фильтрующего элемента требуются при перепаде давления более 10 мбар или при удвоении перепада с момента последней проверки.
Дополнительное оснащение
Приобрести газовую рампу Baltur MM412 можно с блоком контроля герметичности клапанов, антивибрационной вставкой и шаровым газовым краном. Для подробной информации обращайтесь к специалистам.
Артикул: 19990581
Производитель: Baltur, Италия
