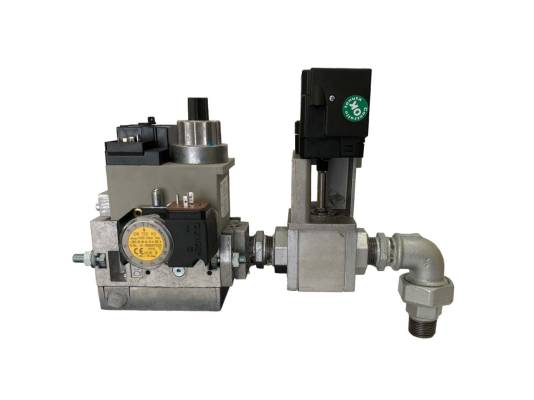

Газовая рампа Baltur MM410 F20S R3/4-V, артикул 19990574, предназначена для предотвращения утечек, стабилизации давления и подачи необходимого объема газа на горелку. В конструкции объединены несколько компонентов, обеспечивающих безопасность и управление газовым потоком. Подходит для систем с одноступенчатым регулированием мощности и применяется в газовых, газомазутных и газодизельных горелках.
Состав комплекта
В комплект газовой арматуры входят фильтр тонкой очистки, два электромагнитных клапана (оба предохранительно-запорные, второй с возможностью регулировки расхода), стабилизатор давления, реле минимального давления газа с функцией контроля герметичности клапанов, газовый дроссельный клапан BSV 20B с сервоприводом Lamtec STE 4, газовое колено и монтажный фланец. Для измерения давления предусмотрен штуцер на корпусе.
Технические характеристики и особенности:
- напряжение питания: 220 В с допуском -15%/+10%;
- одноступенчатый режим работы;
- входное давление газа от 30 до 360 мбар;
- степень защиты электрооборудования IP54;
- регулировка выходного давления в диапазоне 4-20 мбар;
- подходит для природного и сжиженного газа;
- раздельное электрическое подключение клапанов;
- монтаж с использованием колена и фланца;
- соединение по стандарту Rp 3/4";
- регулируемое реле минимального давления с диапазоном 24-250 мбар.
Описание газовой рампы
- На входе установлен микрофильтр, задерживающий мелкие загрязнения, что предотвращает повреждение клапанов и утрату герметичности.
- Два запорных электромагнитных клапана расположены последовательно по направлению газа и обеспечивают безопасное управление потоком. Они открываются и закрываются по команде топочного автомата и находятся в открытом состоянии при подаче электропитания.
- Первый клапан связан с компенсационной мембраной и регулировочной пружиной, выполняя функцию стабилизации давления газа в заданных пределах.
- Второй клапан с регулируемым ходом управляет объемом подачи газа на горелку. Для корректировки времени открытия клапана предусмотрен гидравлический замедлитель. При отключении питания оба клапана быстро закрываются.
- Дроссельный клапан регулирует расход газа в соответствии с тепловой нагрузкой и управляется сервоприводом, который контролируется менеджером горения.
- Реле минимального давления следит за достаточностью давления газа и герметичностью клапанов. Оно срабатывает при падении давления ниже минимального уровня или при утечке газа при закрытых клапанах, посылая сигнал на топочный автомат для перекрытия подачи газа и отключения горелки.
Диапазон рабочих температур
При использовании природного газа рампа работает в диапазоне температур от -15 до +70 °C. Для сжиженного газа минимальная температура эксплуатации составляет 0 °C, поскольку при отрицательных температурах жидкие углеводороды могут повредить уплотнительные материалы.
Монтаж в систему
Газовая рампа крепится непосредственно к горелке. Возможна установка снизу, сверху, со смещением вправо или влево, а также вдоль оси горелки, учитывая удобство эксплуатации и конструкцию котла. При монтаже необходимо ориентироваться по указателю направления потока на корпусе.
Обслуживание
Фильтр газовой рампы рекомендуется обслуживать не реже одного раза в год. При значительном перепаде давления до и после фильтра требуется внеплановое техническое обслуживание, включающее очистку фильтра и замену фильтрующего элемента.
Дополнительные опции
Приобрести газовую рампу Baltur MM410 можно с аксиальным компенсатором BTGA и газовым шаровым краном BTVS с присоединительным размером 3/4". Антивибрационная вставка предотвращает передачу вибраций от горелки на газопровод, устраняет несоосность арматуры и газопровода, а также снижает механические напряжения. Газовый кран устанавливается перед компенсатором.
Артикул: 19990574
Производитель: Baltur, Италия
