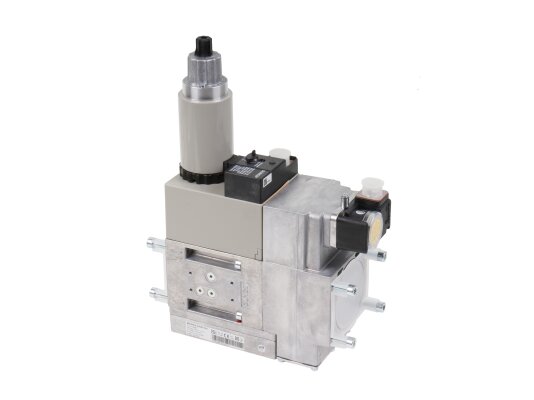

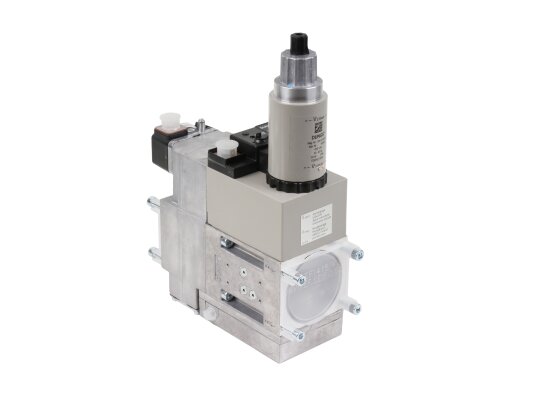

Газовая рампа Baltur BM415 A20C R6/4, артикул 19990513, предназначена для автоматического управления подачей газа и обеспечения безопасной работы системы сжигания. Она регулирует и поддерживает давление согласно заданным параметрам, герметично перекрывает газопровод и предотвращает утечки. Максимальное входное давление газа — 360 мбар.
Комплектация
Многофункциональный блок включает фильтр тонкой очистки, датчик-реле минимального давления, стабилизатор давления и два электромагнитных клапана (предохранительный и регулирующий).
Область применения
Рампа применяется в газовых и газодизельных промышленных горелках с двухступенчатым регулированием. Рабочие среды — природный и сжиженный газ.
Функциональные особенности
- Клапаны расположены последовательно по направлению потока и герметично перекрывают подачу газа. Они открываются одновременно при подаче питания, что происходит при розжиге горелки.
- Газ проходит через микрофильтр, удаляющий мелкие и крупные частицы. Реле на входе контролирует достаточность давления для горения и при снижении ниже допустимого уровня подает сигнал на блокировку горелки.
- Первый клапан выполняет функции запирания и стабилизации давления, связан с мембраной и регулировочной пружиной. Второй клапан перекрывает поток и регулирует выходное давление, состоит из двух соленоидов с раздельным управлением и ступенчатой регулировкой. Для настройки скорости открытия клапан оснащён гидравлическим замедлителем.
- При отключении питания клапаны быстро закрываются под действием жестких пружин.
Технические параметры и особенности:
- напряжение питания: 220 В с допуском -15%/+10%;
- двухступенчатое регулирование;
- максимальное и минимальное давление на входе: 360 мбар и 15 мбар;
- регулировка пружины регулятора в диапазоне 4-20 мбар;
- совместное электрическое подключение клапанов;
- регулировка точки переключения реле минимального давления от 24 до 250 мбар;
- степень защиты IP54;
- резьбовое соединение Rp 1 1/2";
- температурный диапазон эксплуатации: -15...+70 °C (для сжиженного газа от 0 °C).
Монтаж
Рампа крепится непосредственно к горелке, может устанавливаться снизу, сверху, слева или справа. При невозможности крепления допускается отдельная установка, однако удаление от горелки может вызвать сложности с розжигом.
Для защиты газопровода от вибраций и повышения надежности рекомендуется использовать аксиальный компенсатор BTGA и шаровой кран BTVS.
Обслуживание фильтра
Фильтр разбирается для очистки без демонтажа рампы. Плановое обслуживание проводится не реже одного раза в год, внеплановое — при загрязнении. Значительный перепад давления указывает на необходимость очистки и замены фильтрующего элемента.
Преимущества:
- многофункциональное устройство в компактном корпусе;
- контроль достаточности давления для горения;
- стабилизация и поддержание давления на заданном уровне;
- герметичное и быстрое перекрытие газа;
- надежная защита от пыли и влаги;
- обслуживаемый разборный микрофильтр.
У нас можно приобрести газовую рампу Baltur BM415 и комплектующие для газового оборудования. Консультанты Венту помогут с выбором.
Артикул: 19990513
Производитель: Baltur, Италия
На складе:
В наличии
